連続ですいません。

さっき弄っていて気づいたのですが、
CUTの単要素加工時に環境設定のD欄が機能していません。
(D欄に書き込みをしてもNCデータに反映されない)
閉輪郭時には機能しています。

D欄が機能しないと単要素加工時にワイヤーカットならM01など入らない為、そのまま切り続けるかエラーが出るか
レーザー加工機ならレーザーガス停止コードなどが挿入出来ない為、
次の位置まで延々とケガいたり切断したりかエラーが出るかになります。

> D欄が機能しないと単要素加工時にワイヤーカットならM01など入らない為、そのまま切り続けるかエラーが出るか
> レーザー加工機ならレーザーガス停止コードなどが挿入出来ない為、
> 次の位置まで延々とケガいたり切断したりかエラーが出るかになります。

この単要素加工はレーザーには必須項目であり、ケガキ作業には線1本とか結構あるんです。
F欄に「シャッター閉とヘッド上昇コード」を入れれば問題はありません。
また、ワイヤーカットではまず使わないコマンドです。

> この単要素加工はレーザーには必須項目であり、ケガキ作業には線1本とか結構あるんです。
> F欄に「シャッター閉とヘッド上昇コード」を入れれば問題はありません。
単要素加工の場合、そのF欄も機能していません。

> また、ワイヤーカットではまず使わないコマンドです。
そう、それで気付かなかったんですよ。

今回レーザーポスト弄っててきずきました。


因みにF欄に「M104」というコード(レーザ噴射終了コード)を入れて加工してみました
M102(SPC0.6)
G92G90X1270Y1270
M100

G90G00X99.0Y-5.0
E02
M103　←レーザ噴射開始コード
G41G01X99.0Y0.0　←開輪郭加工開始
X0.0Y0.0
X0.0Y100.0
X99.0Y100.0
M104　←F欄が反映されています。
G40G00X99.0Y105.0

G90G00X10.0Y80.0
E02
M103　←レーザ噴射開始コード
G01X190.0Y80.0　←単要素加工開始

　　　　　　←M104が挿入されずF欄が反映されていない???
M101
G50
%

> ←こんな感じで試してもらえますか。
申訳ありません。

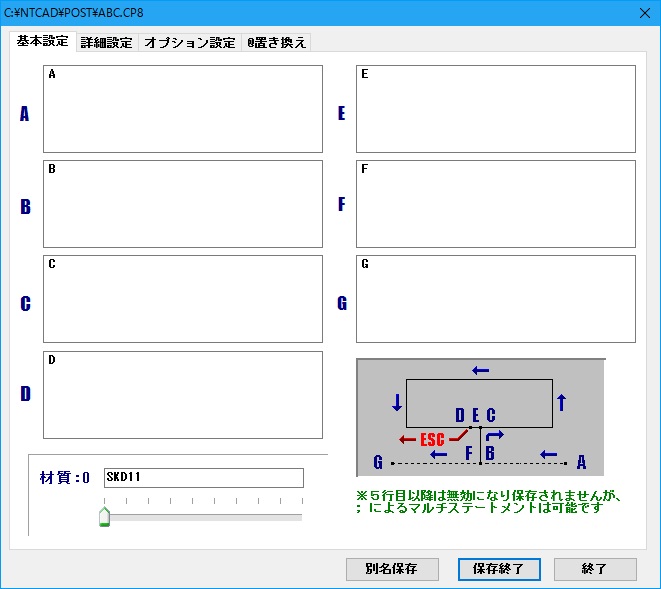

その添付図見て気付きました。
Fと書いたのはE欄でした(大汗;

最近、鍋CADプロ版購入者のワイヤーやレーザー加工機もそうですが
輪郭加工を終了直後に加工を終了し、
原点には(スタート孔)G40G00で戻る傾向が多いので
(時間短縮の為と、無駄にワイヤー線やガス消費を抑える為)
単要素加工でもE欄などが有効になると助かるのと、
上記理由から、開輪郭加工との連携が取れなくて困っています。

> 単要素加工でもE欄などが有効になると助かるのと、
> 上記理由から、開輪郭加工との連携が取れなくて困っています。

それをやると単要素加工でなくなるんです。
事前に「切断コマンド」をご活用ください。
