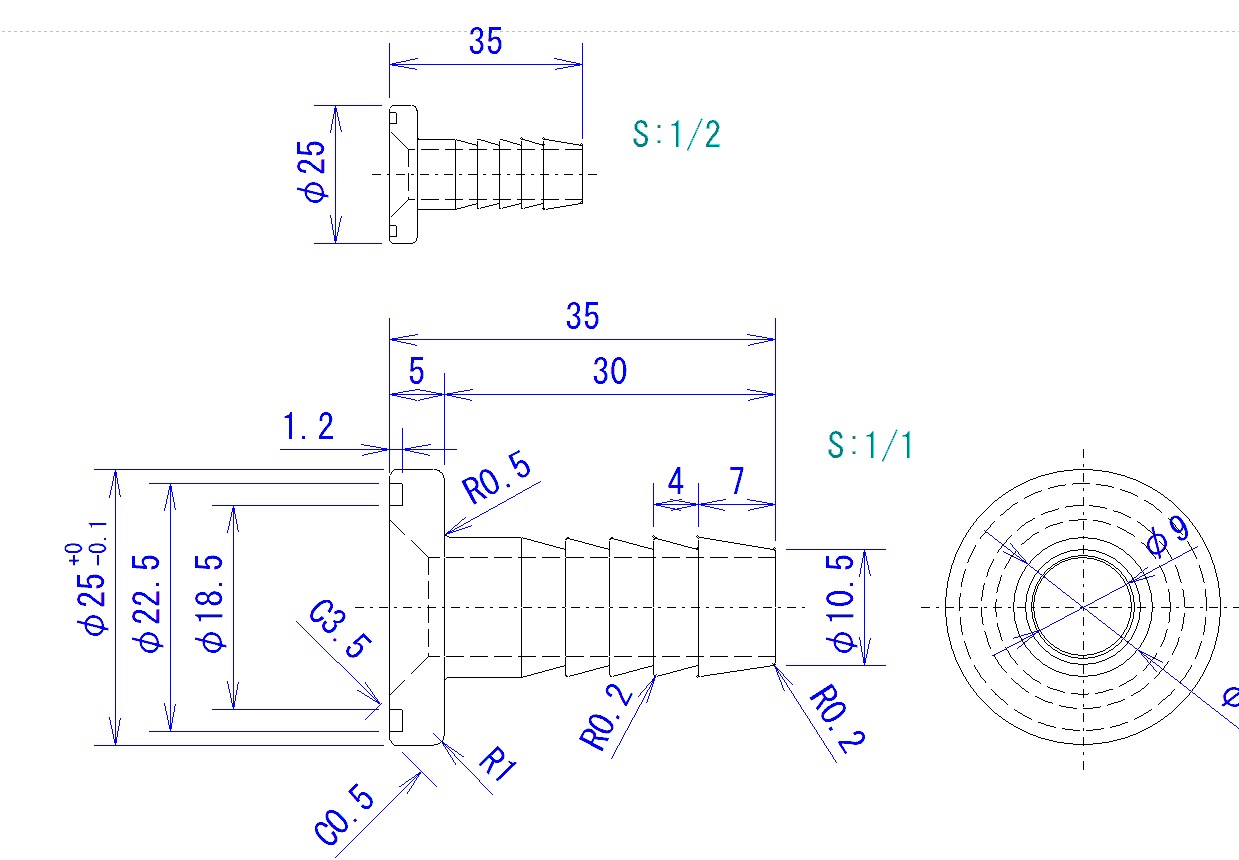

Re: 一枚図面中に縮尺違い部品図を書けませんか? (画像サイズ: 1239×860 141kB)

> 一枚図面中に縮尺違い部品図を書きたい、
>
> 書き方が分かりませんので、教えて頂きたい。

1.原寸で書きます。

2.移動の「拡大縮小」で、任意の倍率にします。

3.寸法の「偽尺」で寸法を補正後に寸法線を書きます。

以上でどうでしょうか。

2018/10/19(Fri) 17:00:12  [No.5874]
